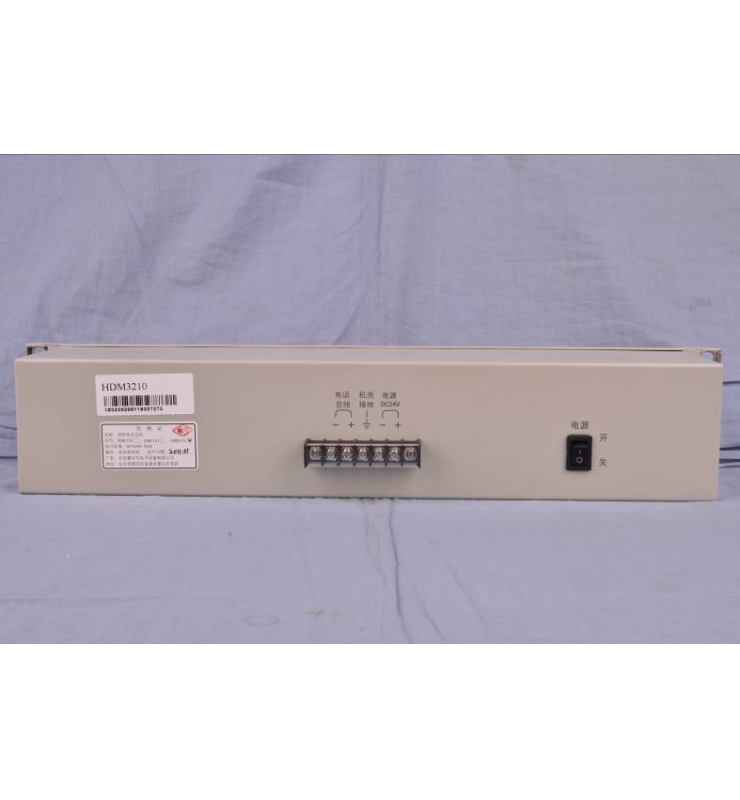

HDM3210消防電話總機為面板安裝方式，可直接安裝在標準立式機柜或琴臺機柜上。應連接符合《GB 16806-2006消防聯動控制系統》國家標準的，輸出直流24V/10A消防電源及備電電池組。并可接入無極性的HD312消防電話分機及HD322消防電話插孔等，連接方式見上圖。所有電話分機與電話總機的通話，是依靠同一線纜實現的。主線纜可實現對主分機通信、語音信號傳遞、消防直流電源輸送等三項功能。電話線即總線極限長度可達1500米，總線纜應選擇截面積≥RVS2.5mm2的銅芯雙絞線，不線時注意不要與其他消防控制設備的通信總線同管穿線，盡量遠離干擾源。電話總線上首先應接入總線制HD312消防電話分機及HD322消防電話插孔設備后，才能在其上外掛接入多線制HD210消防電話分機或HD230消防電話插孔，外掛的編碼地址與被掛的總線制電話分機及電話插孔的編碼地址相同，如上圖在外掛多線制電話插孔HD230接入時，應將最末端的HD230的空閑接線端子上并接上隨機配給的終端電阻51KΩ/0.25W，以保證可檢測線路開路故障。
l 二總線制布線方式，總線線長適于1500米內。127個編碼地址點，配接總線制消防電話分機、電話插孔。并可外掛多線制電話分機和電話插孔。127 addressable telephone extensions or jacks with maximum wiring distance of 1500 meters.
l 2U面板安裝結構（1U=44.45mm），簡潔大方。大型帶背光液晶屏顯示，實時時鐘顯示，滾動式菜單操作，數字鍵盤便于操作。Compact design, merely occupies 2U rack room, large backlit LCD screen, digital keyboard, and is user-friendly operation.
l 電話總機可通過地址操作與多部電話分機呼叫通話。Call to certain specific extensions by entering address.
l 采用自主專利HWE-BUS雙向通信二總線信號控制技術(專利類型：發明專利，專利號：ZL 2007 1 0178430.2/ZL 2007 1 0178354.5/ZL 2007 1 0179219.2)。Based on Hover’s unique HWE BUS-Line technology
l 電話總機內部預留可與其他消防設備進行通信的RS485接口，并可按用戶要求提供配接使用。The panel reverses signal output RS485 interface, can connect fire detection system.
l 總線制電話分機或電話插孔的外掛端子可接入多線制分機或插孔，使用方便靈活，電話總機自動識別是否有外掛，每門可外掛60只，外掛最多可達1000只。接入終端電阻(注：隨總機配給終端電阻:51KΩ/0.25W)，并具有檢測分機連線開路故障能力。Each addressable accosseries can add-on 60 conventional accessories or 1000 for whole system.
l 具有電話分機及插孔故障巡檢、總線短路保護功能，故障聲光報警功能。The whole system real time monitored for short or open cases.
l 具有20分鐘自動語音錄音和100條通話信息記錄。20 minutes automatically talking record and 100 calling record message
l 可手動屏蔽或撤銷分機或插孔的故障報警，便于工程調試。Able to mute the alert, which eases for commissioning.
項目名稱Project Name | 技術參數Technical Parameters |
頻率響應 Frequency response | 300～3400Hz (±3dB) |
地址容量 System capability | 127個編碼地址addressable |
傳輸衰耗 Signal decay | ≤5dB |
供電電壓Rated voltage | DC20V～DC28V，推薦使用DC24V， 總線電壓Bus-line voltage：DC18V～DC26V |
耗電電流 Current consuption | 待機狀態Standby：≤200mA， 滿載電流Full loaded：≤500mA |
分機環路電阻：Extension resistor | ≤1KΩ |
錄音時間 Recording time | ≥20分鐘Minutes |
電話記錄 Message record | 132條Piece |
總線長度 Bus-line distance | 導線規格Cable：RVS2.5mm2，線長Distance1500m |
使用環境溫度 Working temperature | 0℃～40℃ |
使用環境相對濕度Humidity | ≤90%RH |
外形尺寸Dimensions | 482.6mm（長）×100mm（深）×88mm(高2U) |
重量Weight | 2.14kg |
